Perkenalan
HNDP40 1-1/2"pompa diafragma pneumatik tahan korosi-dikembangkan secara profesional untuk transfer cairan kental, yang dioptimalkan secara khusus untuk mengalirkan larutan asam-basa dan berbagai media-viskositas tinggi. Ini memiliki laju aliran maksimum 100 GPM (378,5 LPM) dan mendukung berbagai konfigurasi material dan ukuran port untuk penerapan yang kuat. Banyak digunakan dalam bidang kimia, industri umum, pengolahan air dan pengolahan limbah, memenuhi beragam persyaratan proses termasuk transfer cairan, pengisian, sirkulasi, dan batching. Sebagai pompa diafragma untuk transfer cairan kental, pompa ini dapat mengalirkan media korosif secara stabil dan beradaptasi dengan pengoperasian yang terputus-putus, secara fleksibel menyesuaikan berbagai-kondisi produksi sesuai permintaan dengan efisiensi tinggi serta kinerja yang stabil dan tahan lama.

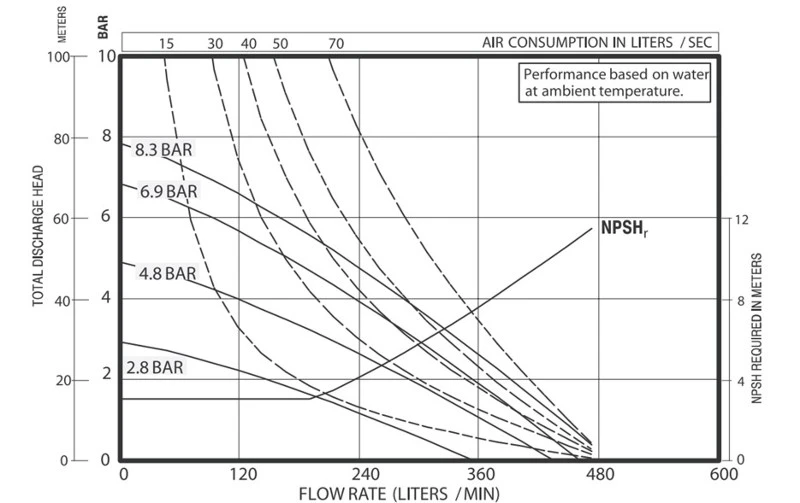

Kurva Kinerja
Deskripsi Produk
|
Perbandingan |
1:1 |
|
Laju Aliran Maksimum |
100 g.p.m (378.5 l.p.m.) |
|
Perpindahan per Siklus |
0,67 galon (2,54 L) |
|
Saluran Masuk Udara (Benang Wanita) |
1/2 - 14 N.P.T. |
|
Saluran Masuk/Keluar Cairan |
Flensa ANSI/DIN 1-1/2". |
|
Tekanan Operasi Maksimum |
120 psi (8,3 bar) |
|
Lintasan Padatan Tersuspensi Maksimum |
1/4" (6,4mm) |
|
Berat pon (kg) |
PP: 62 (28.1) PVDF: 92 (41.7) |
|
Pengangkatan Kering Maksimum |
14 kaki (4,2 m) |
|
Tingkat Kebisingan |
77,7 db(A) pada 70 PSI, 60 Siklus per Menit |
Keunggulan dan Fitur
1. HNDP40 1-1/2"pompa diafragma pneumatik tahan korosi-adalah pompa-aliran tinggi-kelas industri yang memiliki fitur penyaluran cairan yang stabil dan efisiensi kerja yang tinggi. Jalur aliran yang dioptimalkan secara efektif mencegah penyumbatan, sehingga memungkinkan pompa mengalirkan partikel-yang mengandung air limbah, bubur, dan media padat-bermuatan lainnya, sehingga-cocok untuk skenario produksi-berskala besar dan berkelanjutan.
2. Sebagai pompa diafragma untuk transfer cairan viskositas, pompa ini mendukung berbagai konfigurasi material yang tidak-tahan korosi-logam. Ini memberikan ketahanan yang sangat baik terhadap asam, alkali, dan pelarut organik, serta dapat secara stabil mengangkut cairan asam dan basa kuat, cairan limbah yang sangat korosif, cairan kental, dan campuran cairan padat dengan kompatibilitas media yang luar biasa. Mengadopsi desain penyampaian geser-yang rendah, tidak akan merusak struktur molekul material yang dibawa.
3. Pompa diafragma pneumatik HNDP40 dilengkapi dengan kemampuan self-priming yang kuat dan mendukung pengoperasian kering dan pengoperasian idle jangka panjang. Struktur modularnya yang dapat dilepas memungkinkan penggantian suku cadang yang aus dengan cepat dan nyaman. Desain penyegelan pengencang yang dibaut menghasilkan-pengiriman tanpa kebocoran, yang secara efektif mengurangi kehilangan material dan biaya operasional.

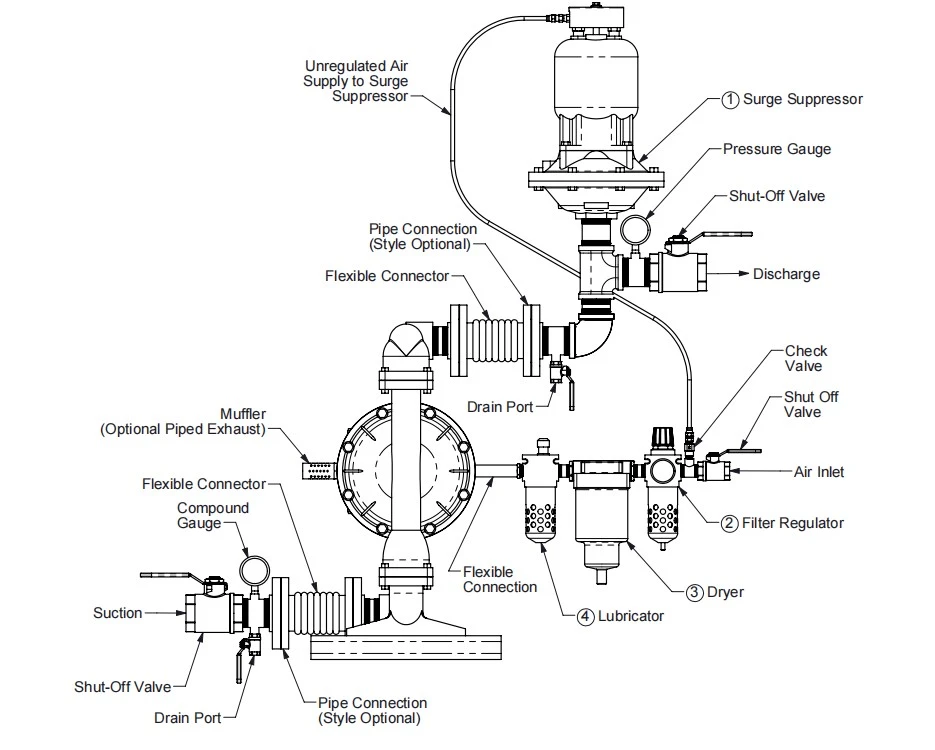

Skema Instalasi Sistem Lengkap
1. Unit Pengolahan Sumber Udara
Regulator Filter ②: Menyaring kotoran dan kelembapan pada udara bertekanan terlebih dahulu, kemudian mengatur dan menstabilkan tekanan udara yang disuplai ke pompa.
Pengering ③: Lebih lanjut menghilangkan kelembapan dari udara bertekanan untuk mencegah uap air memasuki ruang pompa dan menyebabkan korosi dan lapisan es pada komponen internal.
Pelumas ④: Menyemprotkan minyak pelumas dan mencampurkannya ke udara bertekanan untuk melumasi bagian yang bergerak seperti katup pneumatik dan diafragma pompa serta mengurangi keausan.
Komponen pendukung: Saluran Masuk Udara, Katup Periksa,-Katup Mati.
2. Badan Pompa dan Sistem Pembuangan
Badan Pompa: Pompa diafragma pneumatik inti, yang menggerakkan diafragma untuk bergerak maju mundur melalui udara bertekanan untuk mewujudkan pengisapan dan pembuangan cairan.
Knalpot: Dipasang di lubang pembuangan pompa untuk mengurangi kebisingan knalpot.
Knalpot Pipa: Membuang gas buang ke area yang aman untuk menghindari pencemaran lingkungan bengkel.
Koneksi Fleksibel: Koneksi fleksibel antara pompa dan unit pengolahan sumber udara untuk menyangga getaran dan mengurangi transmisi tegangan.
3. Pipa Pengisap Cairan (Sisi Kiri Gambar)
Hisap: Titik awal masuknya fluida ke dalam sistem, dihubungkan ke tangki penyimpanan cairan hulu atau saluran pipa.
Shut-Katup Mati: Memotong pengisapan cairan untuk memudahkan perawatan pompa.
Pengukur Senyawa: Memantau tekanan-sisi hisap untuk mengidentifikasi masalah seperti daya hisap yang tidak mencukupi dan penyumbatan pipa.
Konektor Fleksibel: Menyerap getaran pompa dan mencegah kerusakan akibat tegangan yang disebabkan oleh sambungan pipa yang kaku.
Drain Port: Menguras sisa cairan di pipa hisap untuk pemeliharaan atau pengosongan pipa.
Koneksi Pipa: Beberapa jenis koneksi bersifat opsional untuk beradaptasi dengan-kondisi pipeline di lokasi.
4. Pipa Pembuangan Cairan (Sisi Kanan Gambar)
Konektor Fleksibel: Penyangga getaran pompa untuk melindungi saluran pipa dan peralatan.
Sambungan Pipa: Konsisten dengan ujung hisap, dapat disesuaikan dengan{0}}pipa di lokasi.
Drain Port: Menguras sisa cairan di pipa pembuangan untuk pemeliharaan dan pengosongan.
Penekan Gelombang ①: Menstabilkan tekanan pelepasan yang berdenyut dari pompa diafragma pneumatik dan melindungi jaringan pipa dan peralatan hilir, berfungsi sebagai aksesori utama di sisi pelepasan.
Pengukur Tekanan: Memantau-tekanan samping pelepasan untuk menilai status pengoperasian pompa.
Shut-Katup Mati: Memotong pembuangan cairan untuk memudahkan pemeliharaan pompa dan peralatan hilir.
Debit: Saluran keluar terminal sistem, terhubung ke jaringan pipa dan peralatan hilir.
Pasokan Udara Tidak Diatur ke Penekan Lonjakan: Secara langsung menyuplai udara bertekanan yang tidak diatur ke penekan lonjakan arus, memanfaatkan kompresibilitas gas untuk menyerap denyutan cairan.
Aplikasi
● Kondisi Kerja Petrokimia
HNDP40pompa diafragma pneumatik tahan korosi-mengadopsi penggerak pneumatik murni tanpa risiko percikan listrik dan kinerja tahan ledakan-yang andal, memungkinkan pengoperasian yang aman di lingkungan kerja yang mudah terbakar dan meledak. Badan pompa dan bahan bagian yang dibasahi dapat disesuaikan menurut media petrokimia sebenarnya, secara efektif menahan erosi dari cairan korosif, cairan limbah kimia, minyak kental, dan media kompleks lainnya untuk memperpanjang masa pakai. Dilengkapi aliran-tinggi dan pengoperasian yang stabil, alat ini mendukung pengoperasian-penghentian yang terputus-putus dan beradaptasi secara sempurna dengan-produksi sesuai permintaan di industri kimia.
● Kondisi Kerja Metalurgi dan Pertambangan
Sebagai pompa diafragma untuk memindahkan cairan kental, HNDP40 dilengkapi dengan-saluran aliran besar untuk secara efisien mengalirkan media campuran padat-cair yang mengandung partikel tambang, bubur sedimen, dan air limbah pertambangan. Seluruh pompa memiliki ketahanan korosi dan aus yang sangat baik serta mendukung pengoperasian kering jangka panjang, beradaptasi sepenuhnya terhadap pengoperasian intermiten dalam skenario metalurgi dan pertambangan. Dengan kapasitas-self priming yang kuat dan sistem kontrol yang sesuai, alat ini mendukung operasi start-stop jarak jauh untuk mengurangi biaya tenaga kerja. Struktur penyegelan nol-kebocoran secara efektif mencegah kebocoran cairan limbah dan bubur tambang.
● Kondisi Kerja Rekayasa Konstruksi
HNDP40pompa diafragma pneumatik tahan korosi-memiliki struktur kompak dan pemasangan fleksibel, mendukung pemasangan tetap bergerak dan sementara untuk memenuhi persyaratan tata letak fleksibel di lokasi konstruksi. Dengan aliran-yang tinggi dan ketahanan terhadap penyumbatan yang sangat baik, alat ini dapat dengan cepat mengalirkan air di lokasi dan memindahkan cairan limbah lumpur, sehingga sangat menghemat waktu konstruksi. Hal ini memungkinkan pengoperasian kering dan terputus-putus dengan tingkat kegagalan yang rendah, sangat cocok untuk operasi konstruksi luar ruangan.
Pertanyaan Umum
T: Khawatir media pemompaan yang kental dan padat-akan menyebabkan penyumbatan pada pompa dan saluran pipa, yang mengakibatkan aliran keluaran tidak merata.
J: Filter dapat dipasang di saluran masuk HNDP40pompa diafragma pneumatik tahan korosi-untuk memblokir kotoran padat yang besar. Periksa secara teratur bagian yang basah seperti diafragma dan katup bola dan ganti komponen yang aus tepat waktu. Pompa ini mengadopsi struktur modular yang dapat dilepas dengan katup udara yang dapat diakses secara eksternal, memungkinkan pembersihan ruang pompa dan perawatan harian dengan nyaman.
T: Bagaimana cara memecahkan masalah HNDP40pompa diafragma pneumatik tahan korosi-selama operasi?
A: Panduan pemecahan masalah harian:
① Jika pompa diafragma pneumatik gagal bekerja:
1) Periksa apakah katup suplai udara terbuka dan tekanan udara stabil;
2) Pastikan katup pipa terbuka penuh dan pipa bebas dari penyumbatan;
3) Periksa penyumbatan pada saluran masuk, saluran keluar, dan badan pompa;
4) Verifikasi head pipa yang berlebihan atau kepadatan cairan yang dialirkan terlalu tinggi.
② Jika laju aliran pompa turun:
1) Pastikan pasokan udara dan katup pipa terbuka penuh;
2) Periksa penuaan pada katup udara, katup pilot, diafragma, bola katup, dudukan katup, dan cincin penyegel. Komponen yang menua akan mengurangi kapasitas aliran dan bahkan dapat menyebabkan matinya pompa;
3) Periksa baut penghubung apakah ada kelonggaran. Ekspansi dan kontraksi termal dapat menyebabkan deformasi material pada pompa.
Silakan menghubungi tim-purna jual kami jika Anda mengalami masalah.
T: Di mana membelinyaPompa diafragma pneumatik-tahan korosi?
A: Anda dapat menghubungi tim penjualan kami melalui emailjuicy@sxhono.com.cnuntuk mendapatkan spesifikasi produk, penawaran dan rekomendasi pemilihan. Jika Anda memiliki persyaratan aplikasi khusus, kami juga dapat memberi Anda solusi transfer cairan yang disesuaikan.
