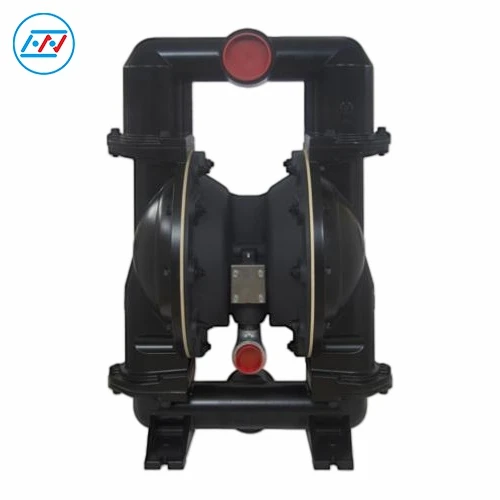

Pompa Diafragma Pneumatik Kering Jalankan 3 Inci



Pompa diafragma pneumatik kering berukuran80 3-inci HNDP adalah peralatan pengangkutan industri-aliran tinggi. Ini memberikan kinerja pemompaan yang kuat dengan laju aliran maksimum 237 GPM (897 LPM). Fluks ultra-besar dengan mudah memenuhi-persyaratan pengangkutan kontinu bervolume tinggi untuk berbagai kondisi kerja dan mencapai efisiensi pengoperasian yang lebih tinggi dibandingkan pompa konvensional dengan spesifikasi yang sama.



Dilengkapi dengan sistem pneumatik kedap udara yang sangat baik, pompa mewujudkan pengiriman tertutup sepenuhnya tanpa kontaminasi sekunder, secara efektif memastikan kemurnian sedang dan standar proses yang konsisten. Sebagai pompa diafragma untuk transfer cairan berbahaya, pompa ini mendukung konfigurasi fleksibel berbagai material basah dan ukuran port. Ini dapat disesuaikan sesuai dengan karakteristik cairan berbahaya, media korosif, dan bahan kental, sehingga sangat cocok untuk mengalirkan cairan berbahaya yang mudah terbakar, meledak, beracun, dan berbahaya dalam industri kimia dan petrokimia dengan kinerja keselamatan yang unggul. Dengan menggunakan teknologi proses kering-yang matang, teknologi ini mendukung operasi-siaga dan kering-tanpa beban jangka panjang tanpa kelelahan pompa, sehingga mencapai toleransi yang sangat tinggi terhadap kondisi kerja yang kompleks.









Perbandingan	1:1
Laju Aliran Maksimum	237 g.p.m. (897 l.p.m.)
Perpindahan per Siklus	2,65 galon (10,03 L)
Saluran Masuk Udara (Benang Wanita)	3/4 - 14 N.P.T.F.-2
Saluran Masuk/Keluar Cairan	3" - 8 N.P.T.F.-1 Rp 3 (3 - 11 BSP Paralel)
Tekanan Operasi Maksimum	120 psi (8,3 bar)
Lintasan Padatan Tersuspensi Maksimum	3/8" (9,5mm)
Berat pon (kg)	AL: 109,8 (49,8) CI: 213,1 (96,7)
Pengangkatan Kering Maksimum	17,6 kaki (5,4 m)
Tingkat Kebisingan	86.3 db(A) pada 70 PSI, 60 Siklus per Menit





1. Sebagai pompa diafragma pneumatik lari kering 3-inci profesional, pompa ini mengadopsi teknologi lari-kering yang matang dan andal, mendukung pengoperasian-kering jangka panjang tanpa cairan,-siaga tanpa beban, start-berhenti yang sering, dan pengoperasian beban tinggi dan rendah secara bergantian. Dengan daya pemompaan yang cukup dan keluaran yang stabil, alat ini dengan mudah menangani pengoperasian terus-menerus dengan beban tinggi.

2. Pompa diafragma HNDP80 untuk pemindahan cairan berbahaya mengadopsi struktur penggerak pneumatik murni tanpa motor, tanpa percikan listrik, dan tanpa risiko listrik, yang pada dasarnya menghindari bahaya kebakaran, ledakan, dan kebocoran listrik dalam-kondisi kerja berisiko tinggi. Dilengkapi dengan sistem pneumatik kedap udara tinggi dan struktur pemompaan bertekanan negatif yang tertutup sepenuhnya, sistem ini secara efektif mencegah masuknya pengotor eksternal, penguapan sedang, dan polusi sekunder.

3. Dibuat dengan-struktur paduan aluminium dan besi cor berkekuatan tinggi, pompa ini memiliki kekakuan yang kokoh, ketahanan terhadap benturan dan deformasi yang sangat baik, beradaptasi dengan lingkungan yang keras dengan debu tebal, kelembapan tinggi, dan fluktuasi suhu di industri pertambangan, minyak & gas, dan kimia. Strukturnya yang sederhana tidak mengandung bagian rentan yang halus dan memberikan ketahanan aus dan penuaan yang luar biasa. Hal ini menghindari deformasi cangkang, kerusakan rongga, dan seringnya kehilangan komponen dalam pengoperasian beban berat-jangka panjang-sehingga memastikan kemudahan perawatan dan masa pakai yang lebih lama.





1. Unit Pengolahan Sumber Udara

Regulator Filter ②: Menyaring kotoran dan kelembapan pada udara bertekanan terlebih dahulu, kemudian mengatur dan menstabilkan tekanan udara yang disuplai ke pompa.

Pengering ③: Lebih lanjut menghilangkan kelembapan dari udara bertekanan untuk mencegah uap air memasuki ruang pompa dan menyebabkan korosi dan lapisan es pada komponen internal.

Pelumas ④: Menyemprotkan minyak pelumas dan mencampurkannya ke udara bertekanan untuk melumasi bagian yang bergerak seperti katup pneumatik dan diafragma pompa serta mengurangi keausan.

Komponen Pendukung: Saluran Masuk Udara, Katup Periksa,-Katup Mati.



2. Badan Pompa dan Sistem Pembuangan

Badan Pompa: Pompa diafragma pneumatik inti, yang menggerakkan diafragma untuk bergerak maju mundur melalui udara bertekanan untuk mewujudkan pengisapan dan pembuangan cairan.

Knalpot: Dipasang di lubang pembuangan pompa untuk mengurangi kebisingan knalpot.

Knalpot Pipa: Membuang gas buang ke area yang aman untuk menghindari pencemaran lingkungan bengkel.

Koneksi Fleksibel: Koneksi fleksibel antara pompa dan unit pengolahan sumber udara untuk menyangga getaran dan mengurangi transmisi tegangan.



3. Pipa Pengisap Cairan (Sisi Kiri Gambar)

Hisap: Titik awal masuknya fluida ke dalam sistem, dihubungkan ke tangki penyimpanan cairan hulu atau saluran pipa.

Shut-Katup Mati: Memotong pengisapan cairan untuk memudahkan perawatan pompa.

Pengukur Senyawa: Memantau tekanan-sisi hisap untuk mengidentifikasi masalah seperti daya hisap yang tidak mencukupi dan penyumbatan pipa.

Konektor Fleksibel: Menyerap getaran pompa dan mencegah kerusakan akibat tegangan yang disebabkan oleh sambungan pipa yang kaku.

Drain Port: Menguras sisa cairan di pipa hisap untuk pemeliharaan atau pengosongan pipa.

Koneksi Pipa: Beberapa jenis koneksi bersifat opsional untuk beradaptasi dengan-kondisi pipeline di lokasi.



4. Pipa Pembuangan Cairan (Sisi Kanan Gambar)

Konektor Fleksibel: Penyangga getaran pompa untuk melindungi saluran pipa dan peralatan.

Sambungan Pipa: Konsisten dengan ujung hisap, dapat disesuaikan dengan{0}}pipa di lokasi.

Drain Port: Menguras sisa cairan di pipa pembuangan untuk pemeliharaan dan pengosongan.

Penekan Gelombang ①: Menstabilkan tekanan pelepasan yang berdenyut dari pompa diafragma pneumatik dan melindungi saluran pipa dan peralatan hilir, berfungsi sebagai aksesori utama di sisi pelepasan.

Pengukur Tekanan: Memantau-tekanan samping pelepasan untuk menilai status pengoperasian pompa.

Shut-Katup Mati: Memotong pelepasan cairan untuk memudahkan pemeliharaan pompa dan peralatan hilir.

Debit: Saluran keluar terminal sistem, terhubung ke jaringan pipa dan peralatan hilir.

Pasokan Udara Tidak Diatur ke Penekan Lonjakan: Secara langsung menyuplai udara bertekanan yang tidak diatur ke penekan lonjakan arus, memanfaatkan kompresibilitas gas untuk menyerap denyutan cairan.







● Bidang Transfer Cairan Berbahaya Petrokimia

Pompa diafragma pneumatik HNDP80 3" dirancang secara profesional untuk mengalirkan cairan berbahaya yang mudah terbakar, meledak, beracun, berbahaya, dan korosif. Sebagai pompa diafragma khusus untuk pemindahan cairan berbahaya, pompa ini mengadopsi sistem pengangkutan tertutup sepenuhnya yang sangat rapat untuk secara efektif mencegah penguapan, kebocoran, dan polusi sekunder pada media berbahaya, memastikan kemurnian bahan kimia yang konsisten dan standar produksi yang stabil. Memiliki kapasitas aliran yang sangat-tinggi, pompa ini secara efisien menangani volume-besar transfer, pembuangan cairan limbah, dan sirkulasi medium cairan berbahaya petrokimia, sangat sesuai dengan kondisi produksi berkelanjutan-beban tinggi dan-keamanan tinggi dalam industri kimia dan petrokimia.



● Bidang-Transfer Cairan Industri Aliran Tinggi

Sebagai pompa diafragma pneumatik kering berukuran 3-inci, HNDP80 menghasilkan laju aliran maksimum 897LPM, yang secara sempurna memenuhi permintaan pengangkutan terus-menerus beban tinggi dari cairan industri bervolume-besar. Ini mendukung operasi beban tinggi dan rendah secara bergantian dan-kerja berkelanjutan berdurasi panjang. Dengan daya pemompaan yang memadai dan keluaran yang stabil, alat ini dengan mudah menangani perpindahan cairan dalam jumlah besar, sirkulasi pipa, pengisian kuantitatif, dan pembuangan cairan limbah terpusat, sehingga sangat meningkatkan efisiensi pengangkutan untuk produksi pabrik skala besar dan terstandar.



● Lapangan Kondisi Kerja Pertambangan, Minyak dan Gas yang Keras

HNDP80 mengadopsi struktur logam paduan aluminium dan besi cor berkekuatan tinggi dengan kekakuan yang kokoh, ketahanan terhadap benturan dan deformasi yang sangat baik, memungkinkannya tahan terhadap lingkungan kompleks yang keras dengan debu tebal, kelembapan tinggi, dan fluktuasi suhu di lokasi pertambangan, minyak, dan gas. Didesain tanpa komponen rentan yang presisi, pompa ini menawarkan ketahanan aus dan penuaan yang luar biasa. Ini beroperasi secara stabil untuk waktu yang lama ketika mengalirkan air limbah tambang dengan partikel padat, cairan limbah pemrosesan mineral, cairan minyak dan gas, serta cairan pembersih industri, dan sepenuhnya dapat diterapkan pada operasi pipa tetap yang berkelanjutan di pertambangan dan pabrik minyak & gas.
